在安防监控系统中，网络摄像机（IP摄像机）通常安装在室外或高处，极易遭受雷击或浪涌电压的侵袭。雷击不仅会损坏摄像机本身，还可能通过网线和电源线殃及后端交换机、录像机等核心设备。因此，为监控设备配备专业的防雷器至关重要。本文将深入探讨网络摄像机防雷器电源、网络监控二合一防雷器以及监控设备RJ45防雷的相关知识，帮助您构建安全可靠的监控系统。

一、为什么监控设备需要防雷？

雷击分为直击雷和感应雷。直击雷直接击中设备的机会较少，但感应雷（由雷击电磁脉冲在导线中感应出的高电压浪涌）却极为常见。对于户外网络摄像机，视频信号通过RJ45网线传输，电力通过电源线供给。这两条线路都可能成为浪涌入侵的通道。如果不加防护，轻则导致摄像机死机、网口损坏，重则引发大火或人员伤亡。因此，在摄像机前端安装防雷器是必不可少的防护措施。

二、网络摄像机防雷器电源：保护电力线

网络摄像机通常采用DC12V或PoE供电。对于独立电源供电的摄像机，需要在电源线上串联或并联电源防雷器。电源防雷器的作用是限制沿线传来的浪涌电压，将其泄放到大地，从而保护摄像机电源模块。选择电源防雷器时，需注意：

• 额定电压：应与摄像机工作电压匹配（如12V DC）。
• 通流容量：建议选择10kA以上（8/20μs波形）。
• 响应时间：越快越好（纳秒级）。
• 接口形式：通常为接线端子或DC插头。

对于PoE供电的摄像机，电源与信号共用网线，此时应选用支持PoE的防雷器，避免影响供电和数据传输。

三、网络监控二合一防雷器：电源+网络双保护

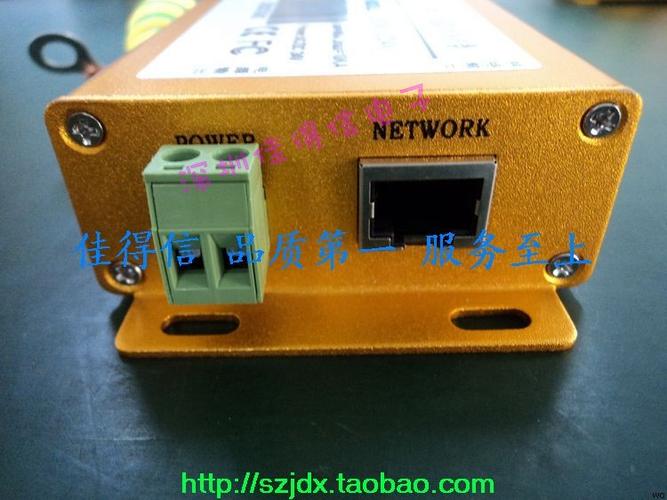

所谓“二合一”，即集成了电源防雷和网络信号防雷功能于一体。这种防雷器通常串联在摄像机与电源、网络之间，具有两个输入输出端口：一路用于电源，一路用于RJ45网线。其内部包含电源浪涌保护电路和网络信号浪涌保护电路，可同时抑制来自电源线和网线的浪涌。

二合一防雷器的优势：

• 节省空间：只需一个设备，接线简洁。
• 安装方便：通常采用导轨或壁挂安装。
• 全面防护：避免因只保护一路而另一路受损。

典型参数：

• 电源部分：12V/24V/48V可选，通流容量10kA-20kA。
• 网络部分：支持10/100/1000Mbps，插入损耗≤0.5dB，通流容量5kA-10kA。
• 接口：RJ45母口转母口或公头转母头。

四、监控设备RJ45防雷：信号线的保护关键

RJ45接口是网络摄像机数据传输的咽喉。雷击时，网线上感应的浪涌电压可高达数千伏，极易击穿网络变压器和PHY芯片。因此，RJ45防雷器（也称网络信号防雷器）的作用不可小觑。

RJ45防雷器的技术要求：

• 传输速率：必须支持摄像机的带宽（如百兆或千兆）。
• 插入损耗：越低越好（通常<0.5dB），以保证信号质量。
• 电压保护水平：Up值越低，保护越精确（常见≤10V）。
• 接口引脚：应保护全部8芯线（1-8脚），尤其是1、2、3、6数据传输线。
• 屏蔽接地：对于屏蔽网线，防雷器应提供屏蔽层接地端子。

安装RJ45防雷器时，应尽量靠近摄像机端，并确保接地电阻小于4Ω（甚至更小）。接地不良会导致防雷失效。

五、如何选择合适的防雷器？

1. 明确供电方式：独立电源还是PoE？独立电源选二合一或分体式电源+网络防雷器；PoE选PoE专用防雷器。
2. 确认电压和速率：电源电压（12V/24V/48V）、网络速率（百兆/千兆）。
3. 看通流容量：根据当地雷暴日等级选择，一般室外环境建议电源10kA、网络5kA以上。
4. 注意接口匹配：RJ45接口的性别（公/母）与摄像机、交换机匹配。
5. 品牌与认证：选择通过ISO9001、CE、RoHS等认证的产品，确保质量。

六、安装注意事项

• 防雷器应安装在摄像机和被保护设备之间，靠近摄像机端。
• 必须可靠接地，接地线尽量短、粗（≥2.5mm²），接地电阻≤4Ω。
• 避免将防雷器安装在潮湿、高温或腐蚀性环境中。
• 定期检查防雷器状态（很多产品有失效指示窗口）。
• 网线走线应避免与电源线平行过长，减少耦合。

七、

网络摄像机防雷器电源、网络监控二合一防雷器、监控设备RJ45防雷共同构成了监控系统的雷电防护体系。在实际工程中，应根据设备类型和现场环境，选用合适的防雷器，并严格遵循安装规范。只有做好防雷，才能保证监控系统在雷雨季节稳定运行，延长设备寿命，减少维护成本。防雷无小事，安全第一。
